Активни хармонијски филтери (АХФ-50-0,4-4Л-В)

Кратак опис:

Називна струја компензације: 50А
Мрежа: трофазни четворожични систем
Номинални напон: АЦ400В (-40%~+15%)
Инсталација: Монтира се на зид

Активни хармонијски филтери смањују или елиминишу хармонијска изобличења у електричном систему, обезбеђујући да квалитет електричне енергије испуњава индустријске стандарде и побољшава укупну ефикасност и поузданост електроенергетског система.
Погодно за индустријске производне објекте, пословне зграде, системе обновљивих извора енергије, здравствене установе, центре података
Монтира се на зид за лакшу и флексибилнију инсталацију.

- Ублажавање од 2. до 50. хармоника

- Компензација у реалном времену

- Модуларни дизајн

- Заштитите опрему од прегревања или квара

- Побољшати радну ефикасност опреме


Детаљи о производу

ФАК

Ознаке производа

资源 12@2к

Петрификација

Хармонски извор: тиристор, инвертер

Хармонична опрема: вентилатор брзине, све врсте пумпи

资源 9@2к

Индустрија дата центара

Хармонски извор: УПС, исправљач

Хармоничка опрема: УПС, клима, лифт, ЛЕД светла

资源 3@2к

Производња аутомобила

Хармонски извор: инвертер, исправљач

Хармонска опрема: апарат за заваривање, транспортни систем

资源 11@2к

Производња енергије из смећа

Хармонски извор: исправљач, инвертер

Хармоничка опрема: све врсте пумпи

资源 8@2к

Третман канализације

Хармонски извор: инвертер, исправљач

Хармонска опрема: вентилатор, пумпа

资源 5@2к

Гомила за пуњење аутомобила

Хармонски извор: исправљач

Хармонски уређај: пуњач

资源 4@2к

Семицондуцтор

Хармонични извор: тиристор, монокристална пећ

Хармонска опрема: кварцни лончић, тиристор

资源 7@2к

Болница

Хармонски извор: исправљач, УПС, инвертер

Хармоничка опрема: прецизна опрема, ЛЕД светла, лифтови, УПС

资源 1@2к

Индустрија папира

Хармонични извор: халогена лампа, инвертер

Хармонична опрема: пулпер, сечење папира, оверпресс, лучна лампа

资源 10@2к

Топљење гвожђа и челика

Хармонски извор: исправљач, инвертер, тиристор

Хармоничка опрема: висока пећ, пећ средње фреквенције

资源 6@2к

Платформа за бушење

Хармонски извор: исправљач, инвертер

Хармоничка опрема: генератор наизменичне струје, пумпа

资源 2@2к

Модерна архитектура

Хармонски извор: исправљач, инвертер

Хармоничка опрема: прекидачко напајање, клима, лифт, ЛЕД

Типично поље примене

Професија Капацитет трансформатора Табела упита за избор капацитета централне компензације
Метро, ​​тунели, брзи возови, аеродроми Телекомуникације, комерцијална изградња, металургија, банкарство Медицинска индустрија Производња аутомобила, производња бродова Хемикалија, нафта Металуршка индустрија
Варијација фреквенције хармонијске струје 15% 20% 25% 30% 35% 40%
200 кВА 50А 50А 100А 100А 100А 100А
250 кВА 50А 100А 100А 100А 150А 150А
315 кВА 100А 100А 150А 150А 150А 200А
400 кВА 100А 150А 150А 200А 200А 250А
500 кВА 100А 150А 200А 200А 250А 300А
630 кВА 150А 200А 250А 300А 350А 400А
800 кВА 200А 250А 300А 350А 450А 500А
1000 кВА 200А 300А 400А 450А 550А 600А
1250 кВА 300А 350А 450А 550А 650А 750А
1600 кВА 350А 500А 600А 700А 850А 950А
2000 кВА 450А 600А 750А 900А 1050А 1200А
2500 кВА 550А 750А 900А 1150А 1300А 1500А
*Напомена: АХФ капацитет у горњој табели је добијен при фактору оптерећења трансформатора од 80 процената.У стварним пројектима, капацитет АХФ се добија пропорционално упоређивањем вредности фактора оптерећења са фактором оптерећења од 80 % у овој табели.
* Ова табела служи само као референца за избор

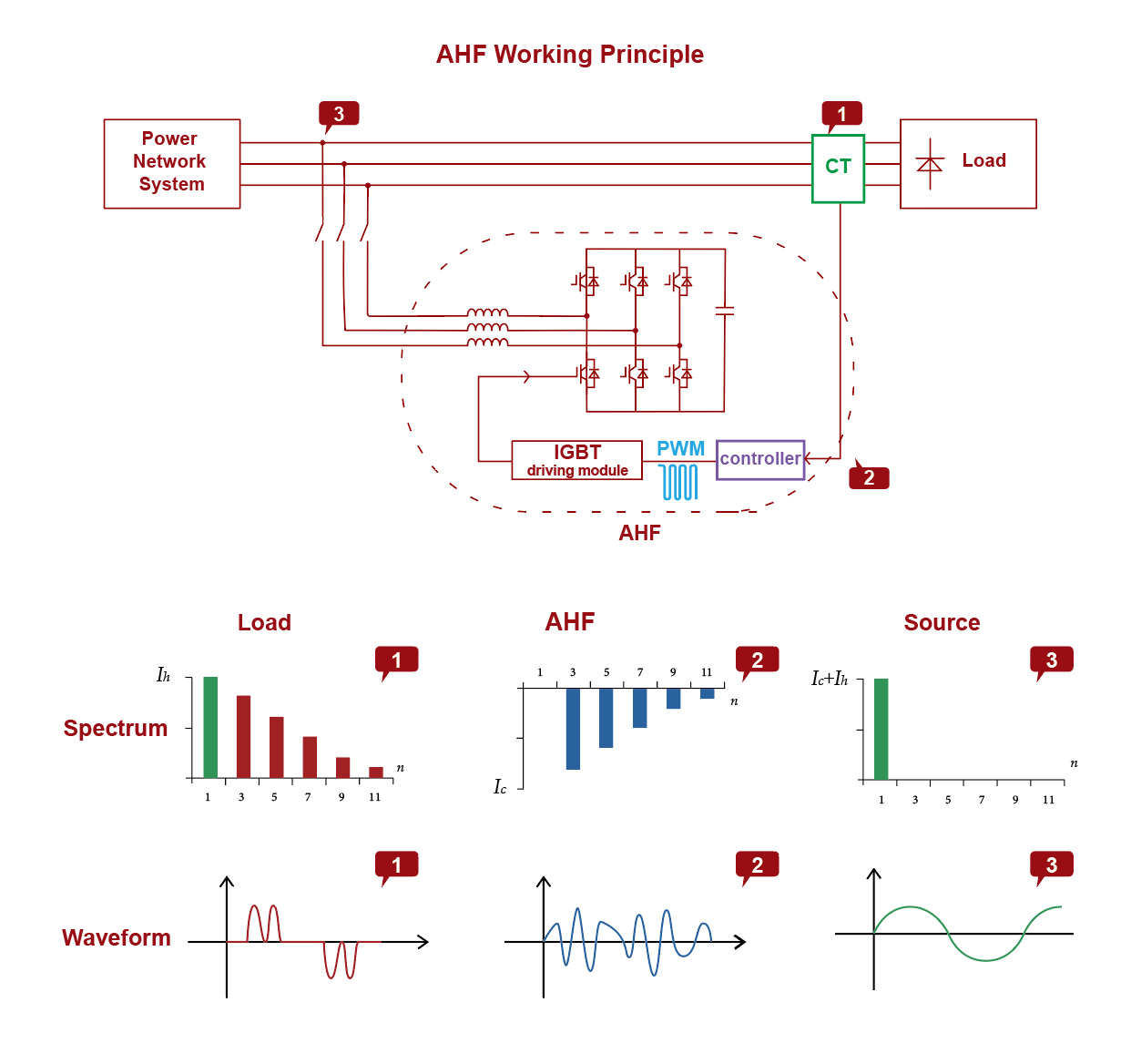

Принцип рада

Спољни ЦТ детектује струју оптерећења, ДСП као ЦПУ има напредну логичку контролну аритметику, може брзо да прати струју инструкција, дели струју оптерећења на активну и реактивну снагу користећи интелигентни ФФТ и брзо и прецизно израчунава садржај хармоника.Затим шаље ПВМ сигнал на интерну ИГБТ управљачку плочу да контролише паљење и искључивање ИГБТ-а на фреквенцији од 20КХЗ.Коначно генерише струју супротне фазне компензације на индукцији претварача, у исто време ЦТ такође детектује излазну струју и негативна повратна спрега иде на ДСП.Затим ДСП наставља следећу логичку контролу да би постигао тачнији и стабилнији систем.

АХФ2
ахф1

Техничке спецификације

ТИП 220В Сериес 400В Сериес 500В Сериес 690В Сериес
Називна струја компензације 23А 15А、25А、50А
75А、100А、150А
100А 100А
Номинални напон АЦ220В
(-20%~+15%)
АЦ400В
(-40%~+15%)
АЦ500В
(-20%~+15%)
АЦ690В
(-20%~+15%)
Називна фреквенција 50/60Хз±5%
Мрежа Монофазни 3 фазе 3 жице / 3 фазе 4 жице
Време одзива <40мс
Филтрирање хармоника 2. до 50. хармоника, број компензације се може изабрати, а опсег појединачне компензације се може подесити
Стопа хармоничне компензације >92%
Способност филтрирања неутралне линије / Капацитет филтрирања 3-фазне 4-жичне неутралне линије је 3 пута већи од капацитета фазног фиитерирања
Ефикасност машине >97%
Фреквенција пребацивања 32кХз 16кХз 12.8кХз 12.8кХз
Функција Бавите се хармоницима
Бројеви у паралели Без ограничења. Један централизовани модул за надзор може бити опремљен са до 8 модула напајања
Методе комуникације Двоканални РС485 комуникациони интерфејс (подржава ГПРС/ВИФИ бежичну комуникацију)
Висина без смањења снаге <2000м
Температура -20~+50℃
Влажност <90% РХ, Просечна месечна минимална температура је 25°Ц без кондензације на површини
Ниво загађења Испод нивоа ИИИ
Функција заштите Заштита од преоптерећења, хардверска заштита од прекомерне струје, заштита од пренапона, заштита од нестанка струје, заштита од превисоке температуре, заштита од аномалија фреквенције, заштита од кратког споја итд.
Бука <50дБ <60дБ <65дБ
нинсталлатион Монтира се на сталак/зид
На пут линије Задњи улаз (тип сталак), горњи улаз (тип који се монтира на зид)
Степен заштите ИП20





Именовање производа

АХФ品牌

Изглед производа

4В小
4В小2
